Вам когда-нибудь хотелось посмотреть любимый фильм на проекторе? Наверняка хотелось. Но вот беда, цены на такие устройства весьма кусачие.
Всё поправимо, когда есть пара оч.умелых рук, светодиод на 100 Вт, блок питания для него, ненужный LCD дисплей на 7 дюймов, набор линз от старого диапроектора, фотоаппарата или сломанного проектора. Также, понадобится большая прямоугольная линза Френеля по размеру LCD (Fresnel lens, если кто будет искать в магазинах).
Приблизительное качество результата
Как устроен проектор легко можно понять по картинке — светодиод просвечивает LCD, изображение с которого через линзу Френеля и наш объектив попадает на стену.
Устройство проектора
Важный момент сборки — настройка линз. Можно просто поэкспериментировать с расстояниями между элементами конструкции, пока не достигнете хорошего результата.
Настройка проектора

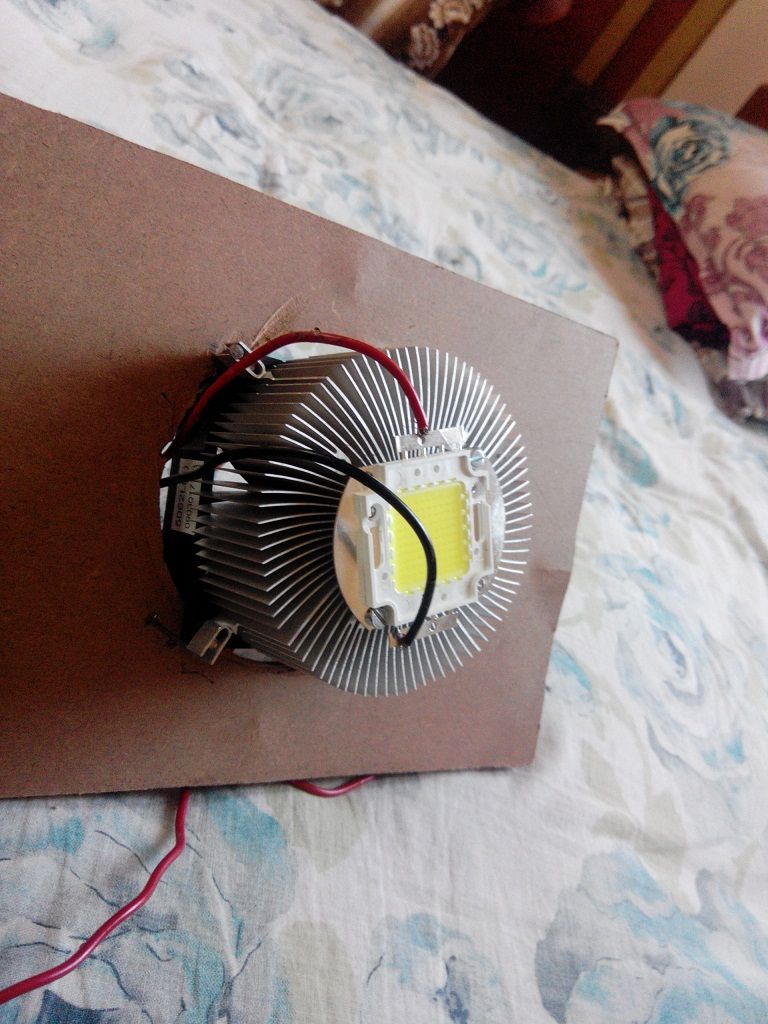

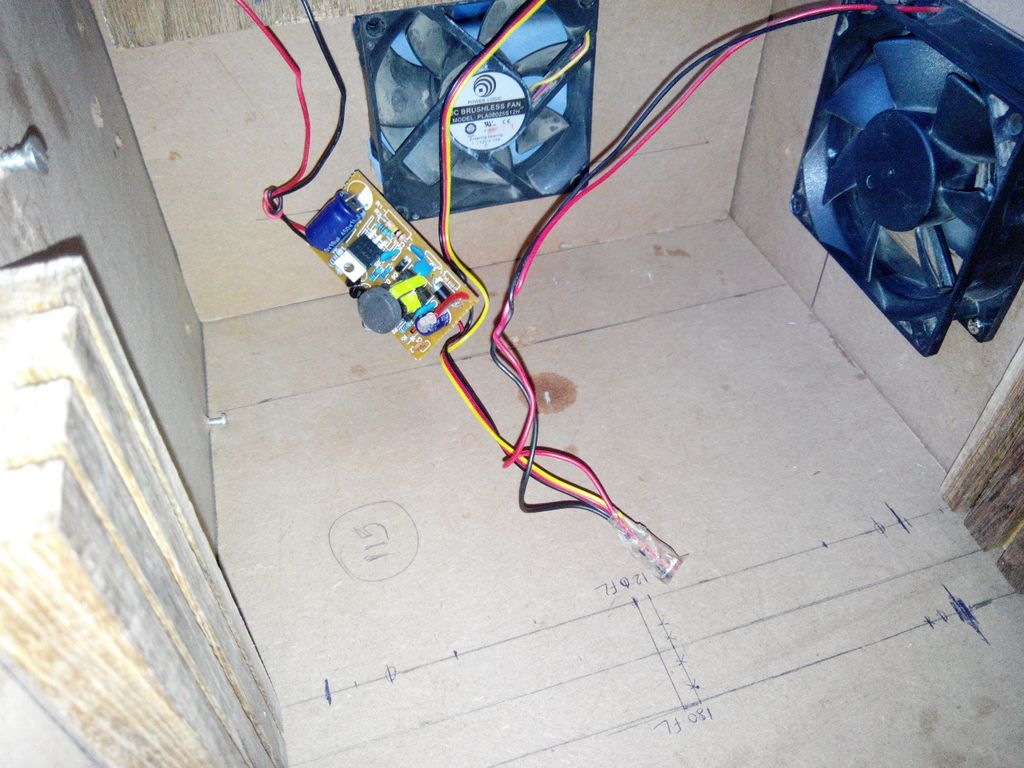

Напоследок, добавлю ещё немного фото процесса сборки и видео.
А можно узнать какие комплектующие были использованы в проекторе?
модель матрицы, контроллер матрицы, светодиод, и линзы?
буду благодарен =) хочу тоже собрать такой же. буду заказывать детали на таобао…

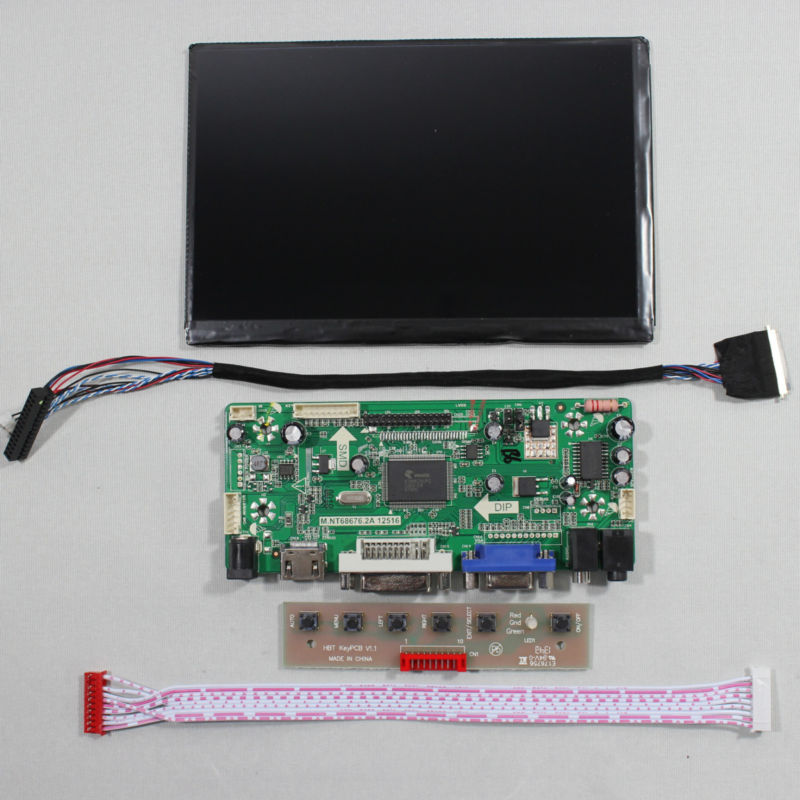

Точных параметров сейчас уже не назову. Набор с алиэкспресса, там комплектом шли LCD и под него платка. Собственно всё остальное — просто подгонка и скрещавание ежа и ужа)
Вполне может подойти что-то в этом духе. Суть в том, чтобы снять старую подсветку с матрицы и вместо неё использовать мощный светодиод. Контроллер и матрицу лучше купить вместе.
ссылка
Отличная альтернатива готовым дешевым домашним проекторам с матрицей маленького разрешения. за 2,5-3,5т.р максимум 320*240 можно купить..
Однако вопрос к автору: линза френеля сколь-нибудь заметно искажает родную зернистость картинки?
Есть смысл брать матрицу бо’льшего размера с тем же разрешением, чтобы бо’льшая линза френеля например меньше делала ступенек на картинке (и делает ли она их вообще)?
И есть ли смысл разоряться на IPS матрицу?
В данном случае под рукой просто оказался китайский набор из дисплея и контроллера. Линза френнеля не искажает зернистость, но от её качества сильно зависит, появятся ли на картинке радиальные «разводы».
как определить какую линзу Франеля ставить F120 F185 Это зависит от размера матрицы. У вас 7″ , у меня от монитора 17″
При слишком большой матрице вам понадобится слишком уж широкоугольный светодиод, большее расстояние до матрицы или даже линза перед светодиодом, которая бы могла бы расширить световой пучок, да ещё так, чтобы он равномерно плотно ложился на матрицу. Как вариант — несколько светодиодов, если уж очень хочется.
Размер линзы зависит от размера матрицы, она нужна только для фокусировки светового пучка на объективе. Просто подбирайте линзу в размер и исходя из её фокусов подбирайте расстояния от матрицы до линзы и от линзы до объектива соответственно. На деле это не сложнее, чем настроить диапроэктор)
Как вариант при большой матрице — использовать подсветку из нескольких диодов и светорассеивающей мембраны. Но это уже очень сложно для домашней поделки. Трудно достичь равномерной подсветки.
